На иллюстрациях точно представлено, как подобраться к узлу. Кстати, замена втягивающего реле стартера на ВАЗ 2114, 2115 и других моделях начинается с этого этапа.

Как поменять втягивающее на стартере

Как поменять втягивающее на стартере

Как поменять втягивающее на стартере

Предыдущие стадии были скорее подготовкой к демонтажу. Теперь снимается сам стартер с автомобиля. Крепления – несколько болтов, обозначенные стрелками на картинке. Болты простые, потребуется обычный ключик для снятия гаек с них.

Как поменять втягивающее на стартере

Как поменять втягивающее на стартере

Установка нового стартера:

  1. Закрепление на болтах.

Как поменять втягивающее на стартере

При работе разбирать все устройство не нужно, понадобится только входная часть, которая отвечает за работу зацепления стартера и зубчиков маховика.

Замена втягивающего реле стартера ВАЗ 2114 – последовательность работ:

  1. Находим нижний контактный болт на корпусе устройства.

Наглядно процесс представлен на иллюстрациях:

Как поменять втягивающее на стартере

Как поменять втягивающее на стартере

Как поменять втягивающее на стартере

Как поменять втягивающее на стартере

Как поменять втягивающее на стартере

Собственно, так просто делается замена втягивающего реле стартера ВАЗ 2114. После установки закрепить болты, собрать стартер и поставить его на машину, как было описано выше.

После сборки обязательно проверить работу пускового устройства на месте. В идеале двигатель должен завестись сразу, однако, если после замены реле проблема с пуском не решилась, надежнее будет заменить деталь полностью.

Навигация по записям

Как проверить втягивающее реле стартера?

Отказ автомобиля заводиться после поворота ключа в замке зажигания часто происходит по вине неисправного втягивающего реле. В таких случаях водителю важно знать, как его проверить, и в случае поломки втягивающего запустить двигатель. Реле достаточно просто устроено, потому выявить неисправность и устранить ее самостоятельно под силу даже неопытному автолюбителю.

Назначение и принцип работы втягивающего реле

Как поменять втягивающее на стартере

На большинстве автомобилей втягивающее устройство смонтировано со стартером в одном блоке, и предназначается для управления муфтой свободного хода. В конце муфты находится шестерня, вращающая маховик двигателя в момент запуска, но во время его работы такое вращение не допускается, так как приводит к поломке стартера или бортовой электросети, если стартер начнет работать в режиме генератора.

Для этого втягивающее устройство выдвигает муфту только при необходимости запуска двигателя, после чего возвращает в исходное положение, убирая шестерню из зацепления с маховиком. Особенность втягивающего реле в том, что работа стартера может производиться только при его срабатывании. Это сделано для исключения переломов зубьев в момент встречи вращающихся шестерен муфты и маховика.

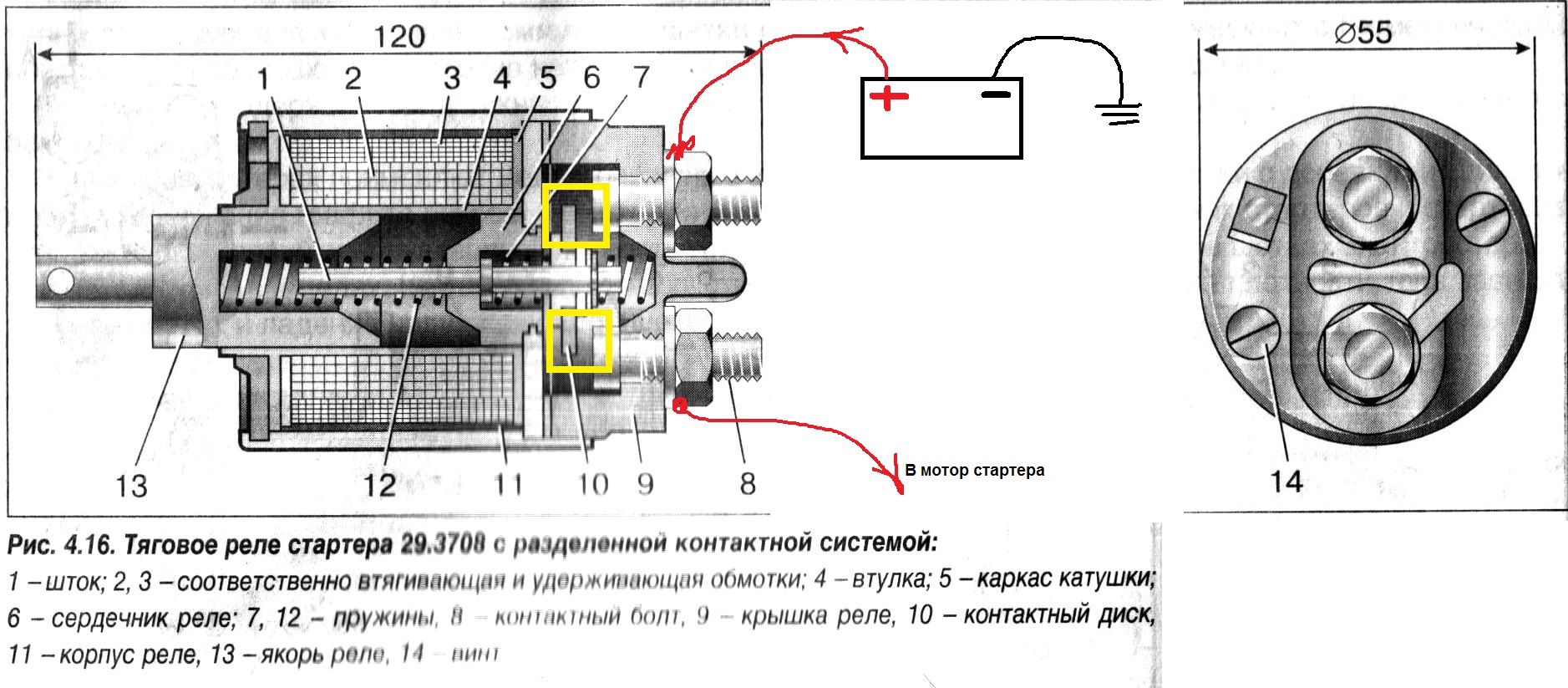

Внутри реле размещена катушка с якорем, на которую действует ток после замыкания цепи. Возникшее вокруг катушки магнитное поле двигает к ней якорь, сжимая возвратную пружину и толкая рычаг, который перемещает муфту свободного хода. При запуске двигателя электрическая цепь катушки размыкается, сила магнитного поля исчезает, и возвратная пружина толкает якорь с муфтой в исходное положение.

Признаки неисправности втягивающего устройства

На поломку втягивающего устройства могут указывать следующие признаки:

  1. После пуска двигателя отключения стартера не происходит, он вращается с большой скоростью и характерным жужжащим звуком.
  2. После поворота ключа в замке зажигания происходит щелчок, показывающий срабатывание устройства, но вращения стартера не наблюдается. Иногда при обрыве в катушке, заедании якоря в определенном положении или отсутствии питания щелчок может отсутствовать.
  3. После поворота ключа в замке стартер начинает вращаться вхолостую, не воздействуя на маховик двигателя.

Возможные причины неисправности

Втягивающее реле может выйти из строя по следующим причинам:

  1. При повреждении корпуса.
  2. При повреждении магнита с обмотками.
  3. При нарушении контактов.
  4. При ослаблении возвратной пружины.
  5. При возникновении проблем с якорем.

Все поломки реле происходят из-за физического износа, пригорания контактных пластин, разрушения компонентов, перегорания обмоток.

Проверка втягивающего реле

Как поменять втягивающее на стартере

Определить работоспособность втягивающего устройства возможно без его демонтажа со стартера автомобиля следующим способом:

  1. Осуществить проверку идущей к реле проводки на наличие обрыва.
  2. Если проводка исправна, проверяется срабатывание тягового реле. Для этого поворачивают ключ зажигания и слушают щелчок срабатывания, его отсутствие говорит о неисправности реле.
  3. Если щелчок срабатывания слышен, но вращения стартера не происходит, возможной причиной неисправности является подгорание контактных пластин. Для проверки предположения на реле отсоединяют клемму, идущую от замка, после чего отверткой замыкают клемму, идущую от аккумулятора, с клеммой, которая идет на стартер. В итоге получится подача электричества на его двигатель, минуя реле. Если началось вращение, неисправно втягивающее устройство.
  4. Проверка показателя напряжения, идущего на стартер, позволит определить, в чем заключается проблема – в проводке, АКБ или стартере. Мультиметр подключают к плюсовой клемме реле, куда подходит напряжение аккумулятора, а минус прибора подсоединяют к массе. При включении в этот момент зажигания, напряжение должно быть 12 В. Если показатель ниже – энергии аккумулятора, скорее всего, недостаточно для запуска двигателя, но хватает, чтобы срабатывало реле.

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

  1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
  2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
  3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

Как поменять втягивающее на стартере

  1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
  2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
  3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:
  • Если произошел отчетливый щелчок в реле, значит оно работает;
  • Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.
Разборка и ремонт реле осуществляется в следующем порядке:

Как поменять втягивающее на стартереКак поменять втягивающее на стартере

  1. Откручивают гайки крепления крышки корпуса.
  2. При необходимости дополнительно отпаивают концы обмоток.
  3. После снятия крышки осматривают силовые контакты:
  • При их подгорании производят зачистку поврежденной части наждачной бумагой;
  • При износе производят замену.
  1. Устройство собирается в обратном порядке и проверяется на работоспособность.
  2. Отремонтированное реле устанавливается обратно на стартер.

Замена втягивающего реле стартера ВАЗ 2110 своими руками

Как поменять втягивающее на стартере

Проблемы с пуском автомобиля, странные звуки или «гудение», после проворота ключа в замке зажигания — симптомы, характерные для поломки втягивающего стартерного реле. Поломка не всегда проявляется сразу. Какое-то время устройство работает нормально, не признавая признаков неисправности. Но в определенный момент все меняется, и мотор отказывается заводиться.

В такой ситуации, лучший путь — замена втягивающего реле. Вопрос в том, как это сделать на автомобилях ВАЗ-2110 (смотрите видео, как проверить и как заменить втягивающее реле, ниже). Неисправность может проявлять себя по-разному, а именно: отсутствием каких-либо действий, при попытке пуска мотора, появлением щелчков реле, бездействием стартера и так далее.

Каким бы ни был симптом, замена реле стартера на ВАЗ-2110 не так сложна, как кажется. При этом не нужно тратить деньги на СТО — всю работу можно сделать самостоятельно, своими руками.

Что стоит знать о втягивающем реле

Электрический мотор стартера отечественной «десятки» включается дистанционно, посредством сцепления венца махового механизма и бендикса. Это возможно, благодаря действию втягивающего реле стартера, состоящему из следующих узлов:

  • Двух катушек. Одна из них — втягивающая (соединяется элементом управления), а вторая — удерживающая (подсоединена к управляющему выводу).
  • Трех систем (магнитной, контактной и возвращающей).
  • Трубы с якорем. Устройство представляет собой сердечник, в котором находится обмотка из меди. Концы провода выводятся на клеммник. Один из проводов подключен к электрическому мотору и управляющему контакту, а второй — к управляющему выводу и корпусу.

Лучшее решение, в случае выявления неисправности — замена реле стартера. Главное здесь внимательно подойти к диагностике и убедиться, что причина именно в стартере. Это логично, ведь проблемы с пуском часто связаны с другими неприятностями — разрядкой АКБ автомобиля, нарушением целостности проводов, появлением окалин, ухудшением качества соединения контактов и так далее.

Как проверить стартер

Чтобы убедиться в работоспособности или неисправности стартера, вам потребуется аккумулятор и пара проводов. Первым шагом, демонтируйте стартер, после чего берите первый провод и подключайте его к «плюсу» источника питания и одному из выводов втягивающего реле. Второй провод крепите на «минусовую» клемму и соединяйте с массой стартера. Наличие щелчка свидетельствует об исправности «бендикса».

Обратите внимание на характер звука. В идеале, щелчок должен быть быстрым и резким. Если же он затянутый и вялый, можно с уверенностью говорить о неисправности механизма.

Проверять нужно последовательно: работу стартера, реле, якорь, щетки и обмотку, бендикс. Как проверить все эти элементы стартера, видео — читайте и смотрите здесь .

Видео: Проверка втягивающего реле и контактов стартера

Если проверки показали поломку стартера, направляйтесь в магазин для выбора и покупки подходящей запчасти. Если устройство имеет неразборной корпус, достаточно будет замены втягивающего реле. В ситуации, когда на машине установлен разборной стартер, действуйте так:

  • Скручивайте винты, которые стягивают крышку кожуха реле. В ряде случаев, используйте паяльник для отсоединения проводов обмоток (если они не дают снять крышку).
  • Проверяйте состояние силовых контактов. Часто именно они являются причиной неисправности. Лучшее решение — установить новую контактную группу. В ситуации, если повреждение контакта незначительное, обработайте поверхность с помощью наждачной бумаги, с мелким «зерном».
  • Собирайте изделие по обратному алгоритму.

Как выбрать новое втягивающее реле

Учтите, что втягивающее реле находится в подкапотном пространстве и смонтировано прямо на стартере. Как только вы нашли устройство, остается его поменять. Чтобы исключить ошибки в замене реле стартера, снимайте старый узел и берите его с собой в магазин. Так вы исключаете риски купить неподходящую деталь. Кроме того, производители ставят на втягивающих реле специальную маркировку, что упрощает выбор.

Фиксация детали производится с помощью 3-х винтов. Во избежание сложностей в будущем, купите по четыре медные гайки и шайбы. Преимущества таких изделий — устойчивость к пригоранию, что упрощает последующее скручивание.

Как поменять втягивающее реле

Для замены втягивающего реле на «десятке», подготовьте инструмент и сделайте ряд подготовительных мероприятий.

Для начала, отбрасывайте массу («минус») автомобиля, с помощью ключа на «десять». После демонтажа контакта, находите стартер, который смонтирован в нижней части моторного отсека (в промежутке между системой охлаждения и блоком двигателя). Далее, действуйте так:

  1. Подключайте к втягивающему реле пару проводов, после чего отбрасывайте красный провод (приходит от разъема типа «папа»).
  2. Сзади реле скручивайте пару гаек, с помощью ключа на «тринадцать».
  3. Берите отвертку с плоским «жалом» и, с ее помощью, отбрасывайте шнур от передней части крепежа.
  4. Освобождайте реле, после чего убирайте его в сторону.

Выполняя эту работу, следите, чтобы сердечник оставался внутри, а пружинка реле не вываливалась наружу. Этот момент, в процессе замены втягивающего реле, вызывает наибольшую сложность у автовладельцев. Для монтажа новой детали, выполняйте те же мероприятия, но по обратному алгоритму. Учтите, что старый сердечник остается на месте, поэтому монтаж нового реле производится без него, но с новой пружиной.

  1. Теперь берите отвертку с плоским «жалом» и прикручивайте провода в передней части реле.
  2. Далее соединяйте с проводами и вкручивайте гайки с помощью ключа на «тринадцать».
  3. На завершающем этапе протягивайте гайки, фиксирующие питающий провод и подключенные к разъему типа «папа».

Как видно, замена реле стартера не вызывает сложностей даже у новичка. Для успешного выполнения работ требуется немного — инструмент, время и четкое следование инструкции. При появлении сложностей, всегда можно воспользоваться фото- или видеоматериалами.

Видео: Замена втягивающего реле стартера
